009. GENEREX BACS 電池液液位監測器 (ELS)

JTI  2018 March 11 21:37:57
新產品!!
GENEREX BACS
電池液液位監測器 (ELS)
一般濕電池，以使用廣泛鎳鎘電池(NiCd)為例，因為它的外殼一般是塑膠材質，極易因為外來因素，致使外殼裂痕甚至破裂，如此一來，將使電解液外漏，造成電解液下降與及極速流失。則將會使電池功能故障致使溫度提升。在最壞的情況下，濕電池將發生熱失控開始燃燒。因此，須定期監測與及補充電解液，是故電解液水位高度監測與填充設備是一重要設備且不可缺少。可以這麼說維護時間與設備的成本極高。

解決方案：
BACS 電池液液位監測器是專為『濕電池 (Wet Cell)』設計，作為檢測、監控電解液位高度與及該顆電池的溫度的監測器。無論是鉛酸或鎳鎘電池，只要具有透明或可被紅外光線穿透的外殼，均可應用。BACS 電池液位監測器本身具有自我光源，可有效防止陽光或日光燈的閃爍等外在影響因素。因此，在工業環境下應用可靠性是可以保證的。

運作原理：
BACS 電池液液位監測器具有多只近接式紅外線感應器，利用低功率紅外線光束，穿透電池的透明外殼，以非常可靠的傳送量測信號，量測液位高度。所以，BACS 電池液液位監測器是適用於透明或半透明的塑料外殼的濕電池。
BACS 電池液位監測器是組裝於塑膠盒內，再以專用粘貼膠帶黏貼於電池外殼。

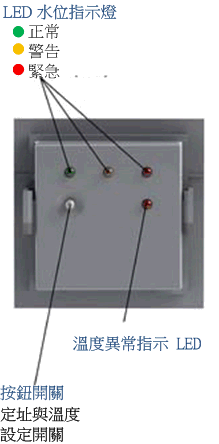

BACS 電池液液位監測器具有監測指示 LED 燈，位於機殼上方。
  • 正常 (綠燈)
  • 警告 (黃燈)
  • 緊急 (紅燈)
BACS 電池液液位監測器可以獨立運作，也可以利用資料傳輸線相互連接後，再與BACS 電池管理系統連接，運用管理系統作為管理。

功能說明：
  • 利用透明外殼檢測濕電池的電解液位高度。
  • 以警告、緊急等不同方式來表示，作為液位高度判斷。
  • 運作模式：
    1.            獨立運作模式。
    2.            系統連線運作模式。
  • 具有高精密度溫度監測感應器。
  • 監測溫度數據於BACS 電池管理系統顯示新的欄位。
  • 電池健康狀態可以 LED 燈號、或透過網路等方式監控。
Image:015. GENEREX BACS 電池液液位監測器 (ELS)

Image:015. GENEREX BACS 電池液液位監測器 (ELS)

產品簡介說明下載 (英文)

產品使用手冊下載 (英文)
Image:015. GENEREX BACS 電池液液位監測器 (ELS)







運作模式介紹：
1. 獨立運作模式：
BACS 電池液液位監測器連接到『監測控制器(ELS_EDB)』。 監測控制器主動提供電源予BACS 液位監測器，並且可與BACS 電池管理統連接，使其與告警系統連線。
監測控制器讀取BACS 電池液液位監測器所量測數據，並以所量測數據，依監控定義值進行判斷，BACS 電池液液位監測器將會以不同LED 燈號顏色顯示，以便於快速查知與及了解電池健康狀態。

獨立運作模式功能
  • 利用透明外殼檢測濕電池的電解液位高度。
  • 以警告、緊急等不同方式表示液位高度與溫度的狀態。
  • 具有更高階的告警系統，使獨立系統運作更靈活。
  • 監測器應用創新技術具有高精密度溫度量測。

2. 系統連線運作模式：
如果BACS 電池液液位監測器與BACS 電池管理系統連線，則監測控制器將會將所讀取監測數據，送至BACS 管理控制器。
此時，BACS 電池液液位監測器與BACS 電池監測器將同時進行該顆電池的溫度量測。不同的監測器監測電池溫度時所量測出不同的數據將同時顯示於BACS 電池管理系統的頁面上。
這時，將同時於BACS 電池管理系統的頁面以狀態顯示，並且也可以於告警項目配置監控值定義，例如 MODBUS、SNMP、e-Mail 電子郵件、e-MailTrap 等，以確保可以更精確與及有效的遠端電池監控。
另外，BACS 電池液液位監測器是與BACS 電池管理系統連線，它的控制被BACS 電池管理系統所監控管理 。是故，於電池設備現場，BACS 電池液液位監測器利用 LED 告知電池健康即時狀態，而不需要額外的告警系統。

系統連線運作模式附加功能
  • 第二個溫度監測器，以達到分散式溫度量測。
  • 透過『BACS 電池管理系統』遠端監控、或『現場 LED 燈號指示』，隨時掌握電池健康狀態。
